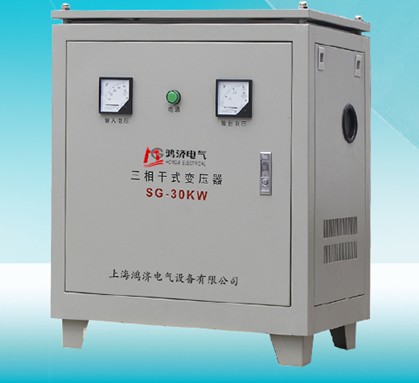

SG系列三相干式自耦变压器，是我公司多年来采用优质材料和先进的工艺技术专业生产 ，具有防潮、维护方便等优点，能深入负荷中心，可用于地铁、高层建筑、机场、车站、印刷、机床、码头、工矿企业及隧道的输配电场所。 OSG系列三相干式自耦变压器广泛适用于交流 50/60HZ ，输入、输出电压不超过500V 的各种供电场合。产品的各种输入、输出，联结组别，抽头线组容量的分配，均可根据用户的要求进行精心的设计与制造。
■技术参数Main technical characters
1.输入电压：额定电压±10%；
2.输出电压：额定电压+3（容载）；
3.频率：≥95%；Efficiency: ≥95%
4.波形失真：无附加波形失真；
5.可长期连续无人值守工作；
6.绝缘电阻：≥50MΩ；
7.电气强度：工频正弦电压2000V历时一分钟无击穿及闪络现象；
8.过载能力：二倍额定电流，维持一分钟；
■OSG 规 格型号OSG Specitications and modeland weight
|
规格型号 |
不带外壳产品尺寸(cm)/重量(kg) |
带外壳尺寸(cm)/重量(kg) |
|
OSG-5 KVA |
30×15×25/35 |
45×25×30/56 |
|
OSG-6KVA |
30×16×25/40 |
45×25×30/64 |
|
OSG-7KVA |
35×15×30/45 |
50×25×35/80 |
|
OSG-8KVA |
35×16×30/55 |
50×25×35/80 |
|
OSG-10KVA |
42×21×42/90 |
60×32×65/130 |
|
OSG-15KVA |
52×24×52/135 |
70×35×77/185 |
|
OSG-20KVA |
52×24×52/180 |
70×35×77/220 |
|
OSG-30KVA |
55×28×65/220 |
80×40×87/260 |
|
OSG-40KVA |
61×30×65/265 |
90×50×95/320 |
|
OSG-50KVA |
61×30×65/295 |
90×50×95/360 |
|
OSG-60KVA |
70×32×66/370 |
100×50×105/440 |
|
OSG-80KVA |
70×32×67/450 |
100×50×105/530 |
|
0SG-100KVA |
75×35×68/490 |
100×50×105/570 |
|
0SG-120KVA |
75×35×68 |
100×50×105/600 |
|
OSG-150KVA |
85×37×68 |
20×65×115/690 |
|
0SG-180KVA |
95×45×83 |
120×65×115/930 |
|
0SG-200KVA |
95×45×83 |
120×65×115/1010 |
|
0SG-250KVA |
95×45×83 |
120×65×115/1180 |
|
0SG-300KVA |
105×45×95 |
120×70×125/1450 |
|
0SG-320KVA |
105×45×95 |
130×50×135/1490 |
|
0SG-350KVA |
105×45×95 |
130×50×135/1600 |
|
0SG-400KVA |
115×55×105 |
140×60×145/1700 |
|
0SG-450KVA |
115×55×105 |
140×60×145/1850 |
|
0SG-500KVA |
120×60×115 |
145×65×150/1930 |
