配电柜,也就是电器及其线路放置在其中的箱子,用来分配电力能源。统称为动力配电中心。它们集中安装在企业的变电站,把电能分配给不同地点的下级配电设备。
配电柜(箱)的安装要求:配电板(箱)应用不可燃材料制作;触电危险性小的生产场所和办公室,可安装开启式的配电板;在触电危险性大或作业环境较差的加工车间、铸造、锻造、热处理、锅炉房、木工房等场所,应安装封闭式箱柜;在有导电性粉尘或产生易燃易爆气体的危险作业场所,必须安装密闭式或防爆型的电气设施;配电板(箱)各电气元件、仪表、开关和线路应排列整齐,安装牢固,操作方便。;落地安装的板(箱)底面应高出地面5~10 mm;操作手柄中心高度一般为1.2~1.5m;板(箱)前方0.8~1.2m的范围内无障碍物;保护线连接可靠;板(箱)以外不得有裸带电体外露;必须装设在板(箱)外表面或配电板上的电气元件,必须有可靠的屏护。

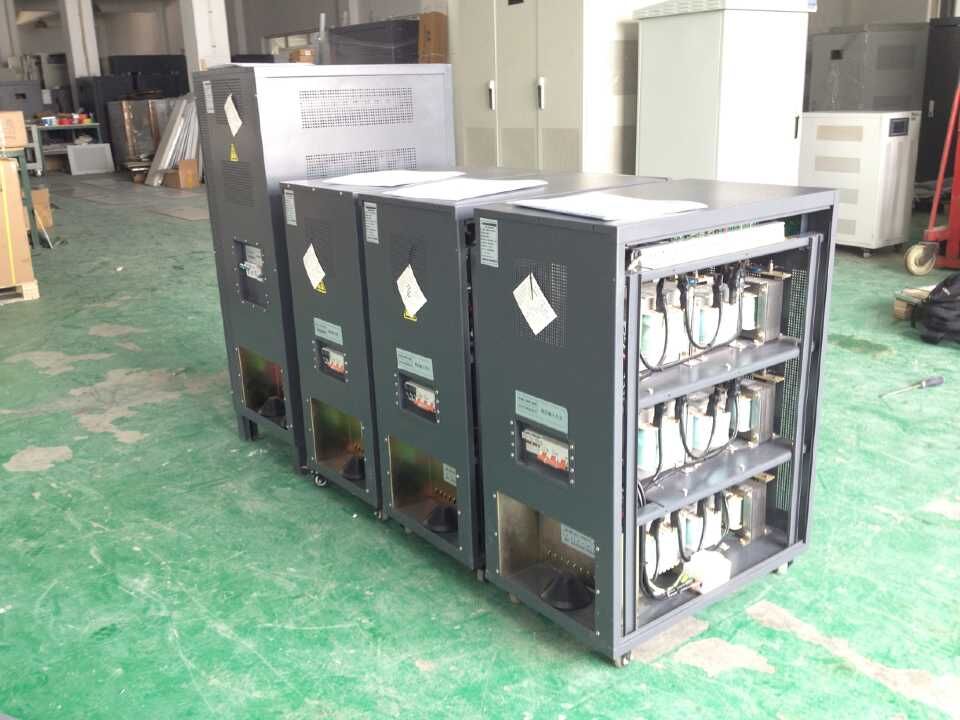

一. 响应速度快:12位高速AD采集,每周波采集64点,单片机进行数字处理运算,电子模块快速补偿
二. 可设定多种调整方式: 同调:当设定同调时,AD同时采集A、B、C三相电压的真有效值进行平均计算,给出指令进行补偿,可以有效提高三相电压的不平衡度
分调:当设定分调时,三相电压各自调整,保证三相电压都在精度范围内,特别适合单相负载
响应速度快:自动判断:微电脑自动分析应该进行同调或分调
测量技术先进12位AD采集,单片机进行数字滤波及真有效值计算
控制精确无误:大规模可编程逻辑器件与单片机的完美配合人
性化的界面:通过操作面板触摸键可以设定各种指标(输出电压、稳压精度、保护功能)
输出波形无失真:无触点过零开关切换,同频、锁相、正弦波叠加补偿原理
抵抗谐波干扰:真有效值电压检测
负载范围广:阻性、容性、感性负载都能适应
保护功能全:当出现过压、欠压时可在1秒内保护或者不间断自动转换至旁路工作,并且具有完善的缺相、过载、短路保护及故障后声光报警功能.
